Dobladora de lámina de 3 metros
Dobladora de lámina hidráulica WC67K-80T/3200
La dobladora hidráulica de l ámina es un equipo de procesamiento doblando la chapa metálica a un ángulo específico accionado por el sistema hidráulico. Las dobladoras hidráulicas de lámina realizan el doblado de la placa de acero controlando el movimiento hacia adelante y hacia atrás de los cilindros mediante el impulso de la presión, y impulsando la contracción y expansión del mecanismo de cuña.
La estructura de la dobladora de lámina uso:
La dobladora de lámina hidráulica se compone principalmente de mesa de plegado, viga de plegado, sistema hidrñaulico, sistema de control numético y abrazadera. La mesa de plegado se utiliza para soportar y fijar la placa, la viga de plegado se principalmente utiliza para la sujeción y plegado de la placa, el sistema hidráulico se utiliza para dar impulso, promover la acción de la viga de plegado, pues realiza el doblado de la placa. El sistema de control numérico controla el funcionamiento de acuerdo con el perfil de plegado para asegurar la presión de plegado. La abrazadera se utiliza para fijar la placa con el fin de asegurar la posición de la placa está estable durante el proceso de doblado.
● Los parámetros de la dobladora hidráulica de lámina
Característica | Eje giratorio |
Modelo | 80T/3200 |
Forma de control | Control numérico |
Potencia de motor principal | 7.5kW |
La cantidad de ajuste de la carrera de deslizamiento | 150mm |
Tipo de potencia | Presión hidráulica |
Dimensión mecanizable | 3200mm |
Peso | 7000kg |
● Las características de la dobladora de lámina
1.La estructura de tope trasero
(1)Posicionamiento de alta presición: la estructura de tope trasero de prensa dobladora de lámina adopta eje de husillo de bolas importadas y guía lineal, lo que aumenta la precisión del posicionamiento de tope trasero, así aumenta la precisión del procesamiento de prensa dobladora de lámina.
(2)Ajuste eléctrico y ajuste fino manual: adoptar el método de ajuste eléctrico y ajuste fino manual para la distancia de tope trasero y recorrido de la corredera, y la dobladora está equipado con dipositivo de visualización digital, que es fácil de utilizar.
(3)Función de programación de múltiples pasos: La máquina principal de dobladora de lámina uso está equipada con un sistema CNC especial para dobladora, que tiene una función de programación multi-paso que puede realizar la operación automática, el posicionamiento continuo de programas multi-paso, y realiza el ajuste automático y preciso de la posición del tope trasero y de la deslizador.
(4)Alta fiabilidad y suavidad: la dobladora de lámina uso tiene alta resistencia y rigidez; transmitir en cilindros hidráulicos dobles, los topes mecánicos y los ejes de torsión están sincronizados, es muy estable y fiable durante el funcionamiento, tiene alta presición.

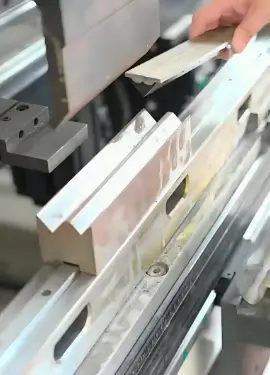

2.Dados para máquina dobladora de lámina
Los moldes de doblado superior e inferior se pueden personalizar según los requisitos de procesamiento del cliente. Dados para dobladora de lámina están hecho de material 42CrMov de alta calidad, Dados para dobladora de lámina tienen enfriamiento integral, fuerte rendimiento, buena resistencia a la abrasión y resistencia al impacto, y puede garantizar un trabajo estable durante mucho tiempo.
● ¿Para qué sirve una dobladora de lámina?
La máquina dobladora de lámina industrial es una máquina para procesar metal y chapa. La máquina dobladora de lámina industrial utiliza el principio hidráulico para controlar el movimiento del brazo robótico con el fin de procesar las placas.
La dobladora industrial de lámina es capaz de procesar una amplia gama de placas metales, como acero, aluminio y cobre para satisfacer las necesidades de diferentes industrias.
La dobladora de lámina industrial se caracteriza por su alta precisión y eficiencia. La dobladora de lámina industrial puede mejorar en gran medida la eficiencia de la producción y reducir el costo de producción.
Además, la máquina dobladora de lámina es altamente adaptable y flexible, y los parámetros del proceso se pueden ajustar rápidamente de acuerdo a los diferentes requisitos de procesamiento, y se pueden producir placas de diferentes espesores y formas. Por lo tanto, la máquina dobladora de lámina es ampliamente utilizada en la industria de procesamiento de metales, como la fabricación de electrodomésticos, la producción de muebles, el procesamiento de materiales de construcción y otros campos.
Las siguientes son las aplicaciones específicas de dobladora de lámina:
1. Industria de procesamiento de metales
La dobladora de láminas de metal se utiliza principalmente en la industria de procesamiento de metales.
La dobladora industrial de lámina puede producir varios productos de metal, incluyendo piezas de automóvil, materiales de construcción, maquinaria agrícola, calderas de vapor y climatización, etc.
2.Construcción
En el campo de la construcción, la máquina dobladora de lámina tiene una amplia gama de aplicaciones.
La máquina dobladora de lámina industrial puede producir diversos materiales como paneles sándwich, paneles de tejado, paneles de pared, barandillas de escaleras y barandillas de balcones.
3.Industria electrónica
La dobladora de lámina industrial también tiene una amplia gama de aplicaciones en la industria electrónica La dobladora de lámina industrial puede utilizarse en la producción de carcasas y marcos para una gran variedad de productos electrónicos, como carcasas de teléfonos móviles, soportes de televisores y tabletas y carcasas de dispositivos electrónicos.
4. Campo de los electrodomésticos
En el campo de los electrodomésticos, la dobladora de lámina también desempeña un papel importante. La dobladora industrial de lámina produce una amplia gama de electrodomésticos, como la carcasa y marco de frigoríficos, lavadoras, televisores y hornos magnéticos.
● ¿Cómo usar una dobladora de lámina?
Tomemos prensa dobladora de lámina ordinaria de hoja Q235 como ejemplo:
1.Encienda la alimentación: abrir el interruptor de llave en el panel de control de la prensa dobladora de lámina, y luego presionar la bomba para arrancar, se escuchará el sonido de la rotación de la bomba de aceite.
2.Ajuste de la carrera: durante el uso de la dobladora, se debe prestar atención al ajuste de la carrera, hay que ejecutar de prueba antes de doblar. Cuando el molde superior de la dobladora de lámina estándar alcanza el fondo, deben asegurarse de que hay una brecha de espesor de una placa. De lo contrario la dobladora de lámina estándar puede dañarse. El ajuste de la carrera incluye ajuste rápido motorizado y ajuste fino manual.
3.Selección de la ranura de doblado: generalmente se debe elegir la chapa de espesor de 8 veces la anchura de la ranura. Por ejemplo, para doblar una chapa de 4 mm, es necesario elegir una ranura de unos 32 mm.
4.Ajuste de tope trasero: incluye ajuste rápido eléctrico y ajuste fino manual. El método de uso es similar al de cizalla.
5.Pisar el interruptor de pie para empezar a doblar, la máquina dobladora de lámina y la máquina cizalla es diferente, se puede soltar en cualquier momento, la máquina dobladora de lámina se parará soltando el pie , y luego seguirá bajando pisando la máquina dobladora de lámina hidráulica.
● Los puntos de advertencia del funcionamiento de una dobladora de lámina
1.Los operadores de la prensa dobladora de lámina deberán observar estrictamente las regulaciones de seguridad de la operación de prensa dobladora de lámina y llevar los equipos de protección laboral de acuerdo a las regulaciones.
2.Antes de poner en marcha la dobladora de lámina qué es, compruebe cuidadosamente si el motor, el interruptor, la línea y la conexión a tierra son normales y firmes, y compruebe si las piezas de manipulación del equipo, los botones de la ficha técnica dobladora de lámina están en la posición correcta.
3.Comprobar si los moldes superior e inferior de ficha técnica dobladora de lámina están en línea con las piezas mecanizadas y si son solidos; comprobar si los dispositivos de posicionamiento de ficha técnica dobladora de lámina estan en linea con las piezas mecanizadas y si son solidos; comprobar si los dispositivos de posicionamiento cumplen el requisito de ser procesado.
4.Si el carro superior y los ejes de posicionamiento de dobladora de lámina estándar no se encuentran en la posición de origen, ejecute el programa de retorno a origen.
5.Después de arrancar la dobladora de lámina uso, déjela funcionar sin carga durante 1-2 minutos, y mueva la placa deslizante superior durante 2-3 veces con recorrido completo, si se encuentra que la dobladora de lámina uso está defectuosa, debe detener inmediatamente el equipo para eliminarla hasta se vuelve normal.
6.La dobladora de lámina seccionada debe ser dirigida por una persona, para que los operadores y personal de alimentación de dobladora de lámina seccionada trabajen estrechamente para asegurar que los personales están en una posición segura antes de la señal de flexión.
7.De acuerdo con el grosor de la chapa doblada, la forma y el tamaño, ajuste el trazo de deslizamiento de la dobladora de lámina qué es y seleccione el molde superior e inferior y la presión de doblado.
Cuando seleccionar el tamaño de la boca del molde inferior y comprobar la fuerza de flexión de la pieza de trabajo, asegúrese de consultar la tabla de fuerza de flexión a la derecha de la dobladora de lámina qué es. La fuerza de flexión de trabajo no debe ser mayor que la fuerza nominal.
8.Cuando ajustar intervalo entre los moldes superiores e inferiores de la dobladora de lámina de metal, el deslizador debe parar en el punto muerto superior. El intervalo debe ajustarse de grande a pequeña, durante el ajuste inicial de intervalo de molde superior e inferior, por lo general en intervalo es mayor que el espesor de la placa de aproximadamente 1 mm, el intervalo debe ser mayor que el espesor de la placa, a fin de evitar el daño de molde causado por intervalo.
9.Cuando más de dos personas utilizan dobladora roladora de lámina para doblar, es necesario designar a una persona para pisar la puerta, cortar el suministro eléctrico antes de salir de la dobladora roladora de lámina.
10.No trabaje en un lado o en un punto de la carga.
11.La placa debe ser compactado cuando doblarla con dobladora de lámina estándar con el fin de evitar que la placa se deforme y lastime a las personas.
12.No se permite estibar chismes y herramientas entre los moldes superiores e inferiores de la dobladora de lámina de metal.
13.Cuando ajustar el molde de presión de la placa, debe cortar la fuente de alimentación, y seguir la operación después de la ficha técnica dobladora de lámina deja de correr.
14.Seleccionar molde correctamente, la posición de fijación del molde superior e inferior debe ser correcta, la instalación de la operación del molde superior e inferior debe ser estandarizada.
15.Al cambiar la apertura del molde inferior variable de dobladora de lámina estándar, no permita que ningún material entre en contacto con el molde inferior.
16.Seleccione la presión de flexión de dobladora de lámina qué es correctamente, y la presión debe ser inferior a 1/2 de la presión máxima en caso de carga parcial.
17.Cuando se utilice la presión máxima de doblado, la longitud de la pieza no deberá ser inferior a 1/3 de la longitud de la mesa.
18.Durante el funcionamiento de la roladora y dobladora de lámina, en la parte trasera de la roladora y dobladora de lámina no se permite haber personas.
19.Está estrictamente prohibido prensar y doblar la placa en un extremo de la dobladora de lámina de metal.
20.Si la pieza de trabajo o el molde se encuentra incorrecto durante la operación, debe ser detenido y corregido, y está estrictamente prohibido corregirlo a mano durante la operación.
21.Está prohibido utilizar dobladora de lámina seccionada para doblar chapas de hierro extra gruesas o chapas de acero templado, aceros aleados de alto grado, aceros cuadrados y chapas que excedan el rendimiento de la dobladora para evitar daños a la dobladora de lámina seccionada.
22.Comprobar con frecuencia el solape de los moldes superior e inferior de la roladora y dobladora de lámina, así como si la indicación del manómetro es conforme a la normativa.
23.Detenga inmediatamente la máquina cuando se produzca cualquier anomalía, encuentre la razón y notifique al personal pertinente para solucionar el problema de la dobladora roladora de lámina a tiempo.
24.Antes de apagar la máquina, coloque el bloque de madera en los moldes inferiores en ambos lados del cilindro de dobladora de lámina qué es para dejar el deslizador superior al bloque de madera.
25.Después de terminar, primero salga del programa del sistema de control de dobladoras de lámina industrial, luego corte la fuente de alimentación y limpie el lugar de trabajo.
● Dobladora de lámina mantenimiento
Antes de realizar mantenimiento o limpiar la dobladora roladora de lámina, el molde superior de la dobladora roladora de lámina debe estar alineado con el molde inferior hasta que la dobladora roladora de lámina termine de trabajar. Si necesita arrancar la máquina u otras operaciones, seleccione el modo de manual, y asegúrese de que la operación es segura. Pues realiza el mantenimiento de máquinas dobladoras de lámina, el mantenimiento de la dobladora de lámina estándar incluye estos pasos:
1. Circuito de aceite hidráulico
a.Revise semanalmente el nivel de aceite del tanque de aceite de la dobladora mecánica de lámina, también debe ser revisado después del mantenimiento del sistema hidráulico y añadir aceite hidráulico si el nivel de aceite es más bajo que la ventana de aceite.
b.El aceite hidráulico utilizado en dobladora mecánica de lámina es ISO HM46 o MOBIL DTE25;
c.El aceite debe ser cambiado después de 2000 horas de operación para nueva roladora y dobladora de lámina, y se debe cambiar aceite cada 4000 a 6000 horas de operación después, y cada vez que el aceite sea cambiado, el depósito de aceite de la roladora y dobladora de lámina deberá limpiarse;
d.La temperatura del aceite de dobladora mecánica de lámina debe estar entre 35℃~60℃ y no debe exceder 70℃, como la temperatura demasiada alta conducirá al deterioro y daño del aceite y accesorios.
2.Filtro
a.El filtro de dobladora de lámina de funcionamiento debe ser reemplazado o limpiado a fondo cada vez que se cambie el aceite;
b.La dobladora de lámina funcionamiento debe ser reemplazado a tiempo cuando hay alarma u otras anormalidades del filtro como aceite sucio;
c.El filtro de aire en el tanque de aceite de la dobladora mecánica de lámina debe ser inspeccionado y limpiado cada 3 meses, y es mejor reemplazarlo después de 1 año.
3.Componentes hidráulicos
a.Limpie las partes hidráulicas (placa base, válvulas, motores, bombas, tubos, etc.) de la dobladora de lámina funcionamiento cada mes para evitar que entre suciedad en la dobladora de lámina funcionamiento y no se pueda limpiar con detergentes;
b.Después de que la nueva dobladora de lámina de metal sea usada por un mes, revise si hay alguna deformación en el lugar de doblado de cada tubería de aceite de la dobladora de lámina de metal, si hay alguna anormalidad, debe ser reemplazada.
c.Después de dos meses de uso, se debe apretar los conexión de todos los accesorios de dobladoras de lámina en, durante este proceso, se debe apagar la máquina para asegurarse de que dobladora de lámina de metal no hay presión.
● Las diferencias de la dobladora de lámina cnc y dobladora hidráulica de lámina
1.Principio de funcionamiento
Los principios de funcionamiento entre la dobladora de l ámina cnc y la dobladora hidráulica de lámina son diferentes evidentemente. La dobladora de lámina hidráulica realiza el procesamiento de metal controlando molde superior e inferior a través de cilindro y aceite a preción. Mientras la dobladora cnc de lámina realiza plegado controlando el sistema de tranmisión a través del movimiento de los componentes, tales como motor de accionamiento y palanca de tornillo controlado por el sistema de computadora.
2.Presión de procesamiento
La preción de plegado y de ángulo de la dobladora de lámina automática son muy altas, que puede alcanzar alrededor de 0.01mm porque la dobladora de lámina automática adopta el sistema de la computadora y motor de accionamiento para controlar el movimiento del sistema de transmisión, mientras que la precisión de procesamiento de la dobladora de lámina hidráulica está afectado por las líneas hidráulicas, la precisión es superior a 0.1mm generalmente.
3.El rango de aplicación
La dobladora cnc de lámina es adecuada para el procesamiento de la chapa metálica, la dobladora cnc de lámina tiene más alta eficiencia. Mientra que la dobladora de lámina hidráulica es adecuada para el procesamiento de los materiales metálicos de diferentes formas, tales como tubo doblado, ángulo y perfil de acero.
4.El precio
La dobladora cnc de lámina está equipado con más dipositivo electrónico y cuando utilizarla, se necesita la técnica más alta, de modo que el coste y el precio son más altas relativamente. Mientras que los costes y precios de dobladoras hidráulicas de lámina son más bajos, y también se necesita la técnica más baja.
5.Método de mantenimiento
La dobladora de lámina cnc necesita mucho dipositivo electrónico y programa de computadora, pues los requisitos para mantenerla son más altos, necesita mantener y examinar regularmente. Y los componentes de la dobladora de lámina hidráulica son más sencillos relativamente, es más fácil de mantener.
