Dobladora industrial de lámina YSAW-135T/4000
Dobladora de lamina de 12 pies
● Ficha tecnica dobladora de lamin
| Modelo | 135T/4000 |
| Fuerza de plegado | 1350 |
| Longitud máx. del plegado | 4000 |
| Distancia entre montantes | 3500 |
| Profundidad de garganta | 410 |
| Carrera de cilindro | 200 |
| Altura de la decoración | 570 |
| Potencia | 11 |
| Cilindro hidráulico | 430 |
| Conducir | 200 |
| Reprimir | 0-15 |
| Retorno | 140 |
| Longitud | 4830 |
| Anchura | 1790 |
| Altura | 2850 |
| Peso | 9800 |
● Dobladora de lámina características
1. Alta precisión
Adoptando el sistema de control numérico, cuando la dobladora de lamina industrial electrica está realizando la flexión de chapa, la dobladora de lámina acero puede controlar con precisión los ángulos y el posicionamiento, así que la precisión de flexión es más alta y la calidad de los productos es más buena.
2. Alta eficiencia
Según la programa preestablecida, la dobladora de lámina automática puede realizar automáticamente el procesamiento de las chapas y no necesita la intervención manual, de modo que se ha aumentado la eficiencia productiva.
3. Aplicaciones en amplia gama
La dobladora de láminas de metal puede elaborar las chapas con diferentes formas y dimensiones y la dobladora de lamina aplicaciones es a las industrias de procesamiento metálico: estructura metálica, recipiente a presión y tubo etc.
4.Funcionamiento sencillo
El funcionamiento de una dobladora de lámina es relativamente sencillo. Los trabajadores introducen solamente los specificaciones que necesitas, e importan el archivo de mecanizado, así que la dobladora de lamina automatica puede comenzar a trabajar. Esta operación no solo ha elevado la eficiencia laboral, sino también ha ahorrado el costo de mano de obra.
5. Seguridad y confiabilidad
La dobladora de lámina cnc toma múltiples dispositivos de protección, de modo que se puede garantizar eficazmente la seguridad de los operadores.
6. Buen desempeño
La estructura de la dobladora de lámina en venta está soldada por las piezas totalmente de acero, a través de un tratamiento térmico y la vibración de alta frecuencia, se puede aliviar el estrés interno y garantizar la precisión general de la dobladora universal de lamina, por lo que la dobladora de lámina trabajando tiene excelente rigidez, resistencia a la torsión y función antivuelco. La platina engrosada y el troquel engrosado de la dobladora de lámina tipo prensa aumentan la rigidez de la dobladora automática de lámina, así que la rectitud y el ángulo de las chapas tienen una buena consistencias y la deformación es pequeña, cuando el troquel y la platina de la dobladora de lámina trabajando están funcionando.
● Que es una dobladora de lamina
Dobladora de lamina definicion: La dobladora de lamina en ingles es press brake, es un equipo industrial especializado en el conformado de láminas metálicas mediante la aplicación de presión, lo que provoca una deformación plástica en posiciones predeterminadas para crear los ángulos y formas de doblez requeridos. La maquina dobladora de lamina es uno de los equipos fundamentales en el procesamiento de chapa metálica, con amplias aplicaciones en industrias como fabricación mecánica, construcción, manufactura de carrocerías y producción de muebles.
● Como funciona una dobladora de lamina?
La dobladora máquina de lámina utiliza un sistema de accionamiento hidráulico o mecánico para mover el punzón (matriz superior) hacia abajo, aplicando presión sobre la lámina metálica colocada en la matriz inferior (canal en V). Cuando la presión supera el límite elástico del material, la lámina sufre deformación plástica, adoptando el ángulo de doblez preestablecido. Durante la operación, primero debe posicionar la lámina en el tope trasero de posicionamiento, luego el sistema CNC o el control manual regula la profundidad de descenso y la presión del punzón para garantizar precisión en el doblado. Una vez completado el doblez, el punzón retorna a su posición inicial y se retira la pieza conformada.
● Principales tipos de máquinas dobladoras de lámina metálica
◆ Dobladora de lamina hidraulica
La dobladora hidraulica de lamina venta utiliza un sistema hidráulico para impulsar el dado para dobladora de lamina (punzón) hacia abajo, proporcionando presión estable y siendo ideal para el doblado de alta precisión en láminas de mediano a gran espesor (como acero inoxidable o acero al carbono). Los dados para dobladora de lamina pueden operar en dos configuraciones:
Tipo móvil superior (el cabezal se desplaza).
Tipo móvil inferior (el banco de dobladora de lamina se mueve).
◆ Dobladora de lamina cnc
La dobladora de lamina cnc emplea un sistema de control numérico por computadora (CNC), permitiendo programar ángulos de doblado, profundidad y secuencias, lo que la hace perfecta para piezas complejas o producción en serie. Incluye un sistema de topes traseros de posicionamiento, logrando una precisión de hasta ±0.1 mm.
◆ Dobladora de lamina mecanica
La dobladora de lamina mecanica funciona mediante un volante y embrague, destacando por su estructura sencilla pero menor precisión. Es común en talleres pequeños o para trabajos de doblado básico.
● Principales partes de una dobladora de lamina
1, Estructura de dobladora de lamina de mesa
Estructura de dobladora de lamina de mesa soporta toda la máquina y proporciona rigidez durante el doblado. Fabricado en acero de alta resistencia para evitar deformaciones.
-
2, Sistema cnc de la dobladora de lamina industrial cnc
El sistema con que está equipada la dobladora de lámina hidráulica dispone de dos modelos (elegir arbitrariamente): el modelo de muletas y el de pie. Él tiene las funciones de pantalla LCD a color, pantalla táctil, reconocimiento de iconos, cálculo automático de ángulos de flexión, presión principal y compensación de deflexión etc., de modo que la precisión de la máquina dobladora de lámina curva es más alta y el trabajo es más eficiente.
-
3, Tope trasero de máquina dobladora de lámina automática La dobladora de lámina seccionada tiene muchos topes traseros para elegir. Este dispositivo cuenta con configuración superior, funciones más potentes y operaciones más fáciles.
-

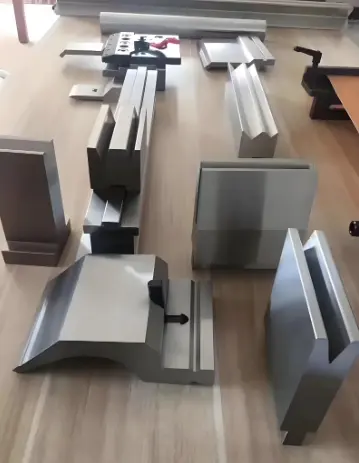

4, Diferentes tipos de dados para dobladora de lamina
1. dado dobladora de lamina superior (punzón)
dados para dobladora de lamina 90º: Ideales para doblez en "V" preciso en acero, acero inoxidable y otros materiales. Su diseño versátil los hace aptos para la mayoría de aplicaciones estándar.
Punzón de radio: Con punta redondeada para crear curvas amplias, evitando marcas en láminas delgadas. Usado frecuentemente en piezas decorativas o donde se requiera acabado superficial impecable.
2. dado dobladora de lamina inferior (matriz en "V")
Matriz "V" estándar: La apertura debe ser 6-12 veces el espesor del material (ej. 12mm para lámina de 2mm). Esencial para doblez básico, pero requiere ajuste exacto para evitar grietas o imprecisión.
Matriz "V" ajustable: Permite modular el ancho de la ranura sin cambiar la herramienta, ideal para producción flexible o lotes pequeños con variados espesores.
Matriz de cuatro lados: Usada en dobladoras de bordes para conformar simultáneamente todos los lados de chapas gruesas, típico en estructuras arquitectónes o maquinaria pesada.
-

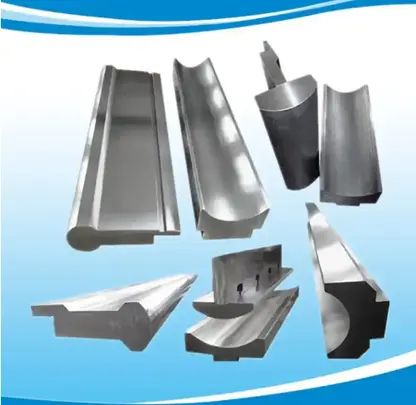

3. matrices para dobladora de lamina especiales
matriz para dobladora de lamina en "U": Forma cavidades cerradas en una sola operación, común en cajas de chapa o soportes tubulares.
dados pisadores para dobladora de lamina escalonados: Integran múltiples alturas para dobleces complejos en un paso. Aunque aumentan eficiencia, requieren diseño personalizado.
4. matriz y dado dobladora de lamina combinados
Matriz modular: Ensamblaje de segmentos para dobleces asimétricos (ej. forma "Z"). Ofrece flexibilidad, pero exige calibración precisa.
4, Sistema de accionamiento
Sistema hidráulico de dobladora de lamina hidraulica: Utiliza cilindros hidráulicos para proporcionar presión estable, con potencia robusta y funcionamiento suave, ideal para el doblado de precisión en láminas medianas/gruesas. Es la solución preferida en equipos industriales.
Sistema mecánico de dobladora mecanica de lamina: Genera presión mediante un motor que acciona volante y biela-manivela, de estructura simple y bajo costo, pero con menor precisión y flexibilidad. Común en dobladoras tradicionales o pequeñas.
Sistema servoeléctrico de dobladora de lamina industrial cnc: Controla directamente el movimiento del cabezal con motores servo, ofreciendo alta eficiencia energética, bajo ruido y programabilidad para dobleces complejos. Representa la vanguardia en dobladoras CNC.
● ¿Para qué sirve una dobladora de lámina?
La esencia de la dobladora de lámina acero reside en aprovechar los dados para dobladora de lámina para realizar la flexión de las chapas. Este dado está formado por el armazón, la platina y la placa de sujeción. A través de energizar la bobina, se genera la atracción gravitacional en la placa de presión, aún más la dobladora de lámina de acero inoxidable termina de la sujeción de la chapa que se encuentra entre la chapa de presión y la base de y la dobladora cnc de lámina , con el fin de realizar la flexión. Como la dobladora de lámina toma el método de sujeción de fuerza electromagnética, la máquinaria industrial dobladora de lámina puede doblar las chapas según los requisitos de las chapas específicas (incluyendo las chapas con paredes laterales), lo que es fácil operar y ahorrar el tiempo y esfuerzo.
La máquina dobladora de lámina se trata de un equipo que realiza la flexión y el procesamiento de las chapas mediante la programa informática y la longitud máx. del doblamiento de y la dobladora de lámina en venta es 4 metros. Dobladora de lámina características son alta precisión, alta eficiencia y fuerte adaptabilidad etc., de modo que las dobladoras de lámina sirven para el procesamiento de las chapas en la industria de fábrica, como repuestos de automóviles, los cinco metales de cocina y baño, proceso de alambre de hierro, estanterías de supermercados, herramientas de jardín, muebles, sillas y otras industrias de procesamiento metálico.
Además, poseemos muchos tipos de dobladora de lámina. A través de diferentes longitudes, las dobladoras de lámina cnc abarcan dobladora de lámina 10 pies, dobladora de lámina 4 pies, dobladora de lámina de 12 pies, dobladoras de lámina de 8 pies etc. Mediante las dimensiones, se divide en dobladora de lámina portátil, mini dobladora de lámina y dobladora de lámina grandes etc. Debido a su alta precisión, alta eficiencia y alta adaptabilidad, nuestra dobladora de lámina venta es muy amplia, incluso los países extranjeros, tales como, dobladora de lámina en san Luis Potosí, dobladora de lámina en Cuernavaca, dobladora de lámina en Toluca, dobladora de lámina en Veracruz, dobladora de lámina en Monterrey etc. Si usted tiene interés por la compra venta de dobladoras de lámina, bienvenido a contactarnos. Les ofreceremos los planos de una dobladora de lámina, la dobladora de lámina información y los más favorables precios dobladora de lámina.
¿Cómo seleccionar los dados para dobladoras de lámina?
1. La selección del dado superior de la dobladora de lámina eléctrica
La selección del dado superior depende de la fuerza de flexión y hace falta prestar atención a que la carga de los dados para dobladoras de lámina no pueda exceder el límite. Si los clientes eligen los dados especiales, necesitan cuidar con que la carga de estos dados especiales no es igual con la de los normales. Deberíamos elegir el verdadero dado superior de las dobladoras de lámina para prevenir una serie de dobladora de lámina riesgos cuando la fuerza de flexión es superior a la carga del dado superior.
La forma del dado superior de la dobladoras de lámina cnc tiene un gran afecto para el plegado y conformado de las chapas. Cuando programamos y seleccionamos los dados para máquina dobladora de lámina, necesitamos considerar la forma de los dados para dobladora de lámina a ver si ellos tiene interferencia en el proceso de formar las chapas.
Cuando programar los dados para dobladoras de lámina en la base de dados del sistema cnc, hace falta escribir cabalmente las formas y los dimensiones de los dados. Cuando el sistema cnc calcula automáticamente el procedimiento laboral de flexión, este sistema puede calcularlo con precisión si hay interferencia entre los dados para máquina dobladora de lámina y las chapas.
2. La selección del inferior dado para dobladora de lámina
La anchura V del dado inferior V depende de el espesor t de los materiales de acuerdo con las fórmulas para determinar. La fórmula general es:
t < 3mm V =(6～8)×t
t ≥ 3mm V =(8～12)×t
Asimismo, a través del cambio de la anchura b de flexión pequeño y el radio de esquina de las chapas, se puede determiner razonablemente y científicamente la anchura del dado inferior V.
La fuerza de la dobladora de lámina generada en el proceso de flexión se reunirá en la superficie de la platina y también actuará sobre los dados para dobladora de lámina, así que se debe prestar atención a que la carga de los dados no pueda exceder el límite.
Ordenes generales de flexión de la dobladora de lámina cnc
La dobladora de láminas de metal consiste en una dobladora de lámina industrial de doble cilindro de acción ascendente de sincronización electrohidráulica. A través de los procesos preestablecidos, la dobladora de lámina mecánica puede doblar automáticamente las chapas en diferentes formas y ángulos, así que se realiza la fabricación eficiente. Cuyo principio del funcionamiento de una dobladora de lámina es aprovechar el dado superior para reprimir las chapas hasta la profundidad del dado inferior (profundidad de flexión) y controlar la formación de ángulos de flexión (modo de flexión libre) o presar las chapas en platina de presión (método de flexión inferior) que tienen el mismo ángulo (forma) de los dados, por fin, se realiza el efecto de flexión.
Primero dobla el lado corto, luego el lado largo de las chapas: por lo general, cuando hay curvas en cuatro lados, primero doblar el lado corto y luego el lado largo, lo que es favorable para el procesamiento de las chapas y el ensamblaje de los dados para dobladora de lámina;
Primero curva los bordes, luego el centro de las chapas: bajo la situación, generalmente, la prensa dobladora de lámina comienza a doblar por los bordes hasta el centro de las chapas;
Considerar las situaciones y organizar razonablemente los ordenes de flexión: los ordenes cambian en todo el tiempo, de acuerdo con las formas de flexión o los obstáculos en las chapas, ajustar los ordenes procesados adecuadamente.
Advertencias para usar la dobladora de lámina
Diferencias entre las dobladoras de lámina industrial
